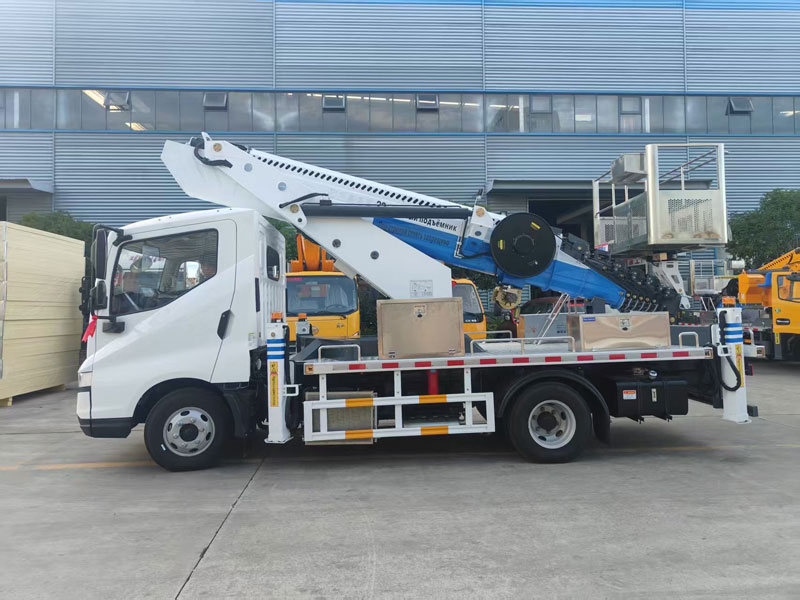

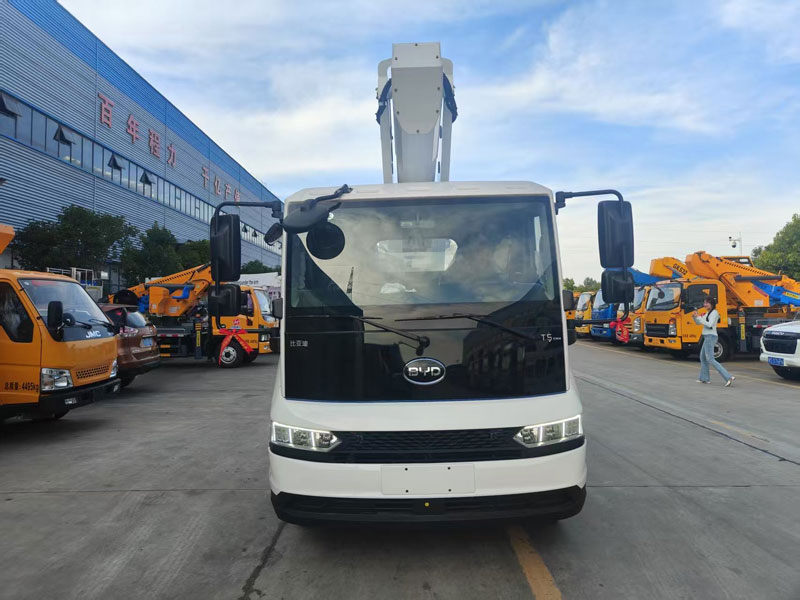

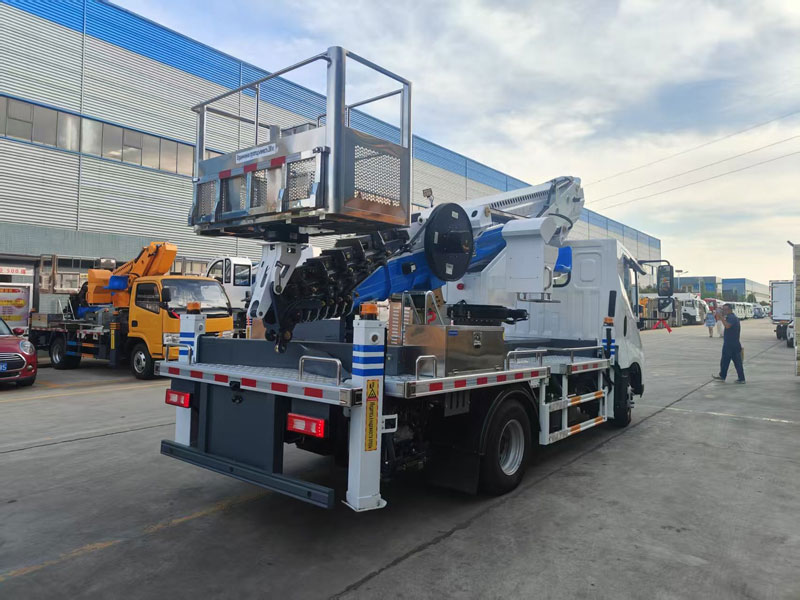

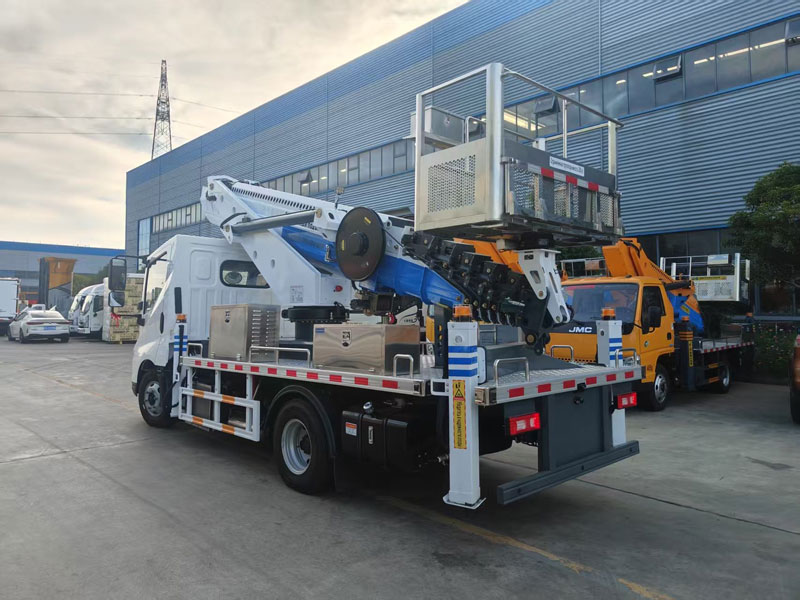

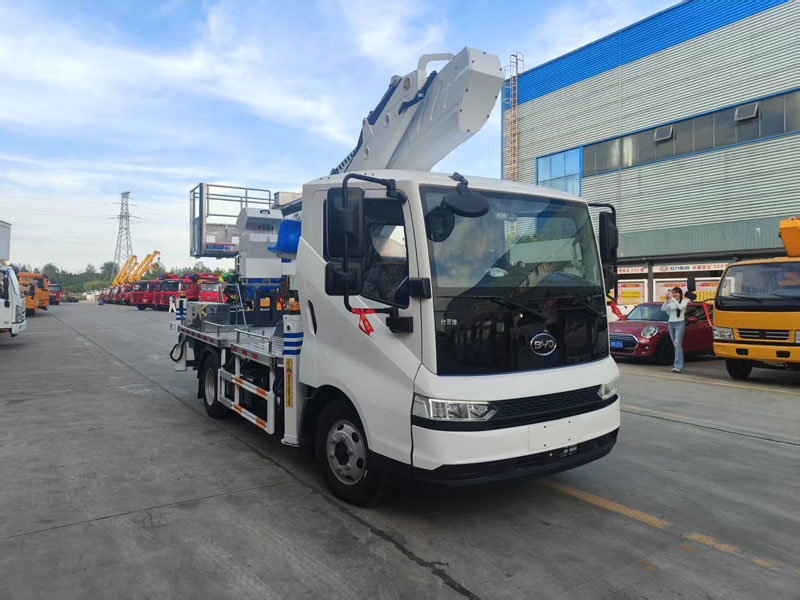

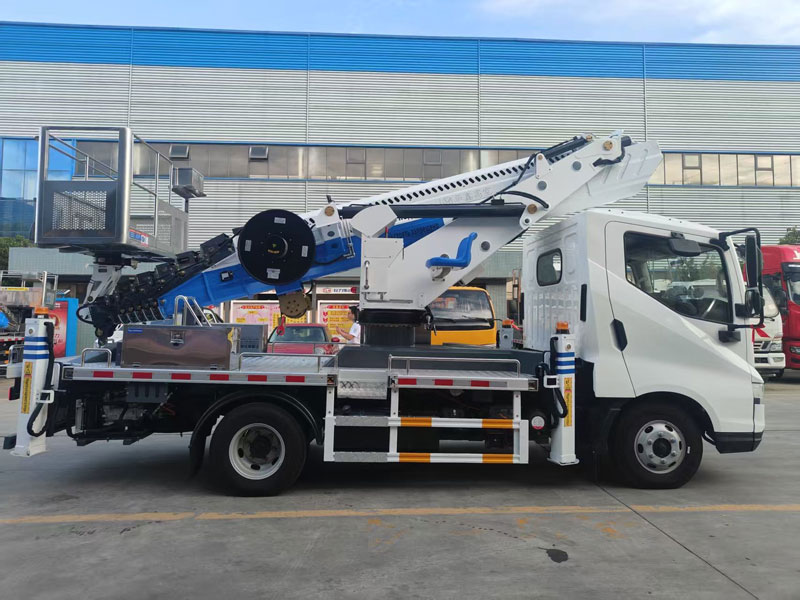

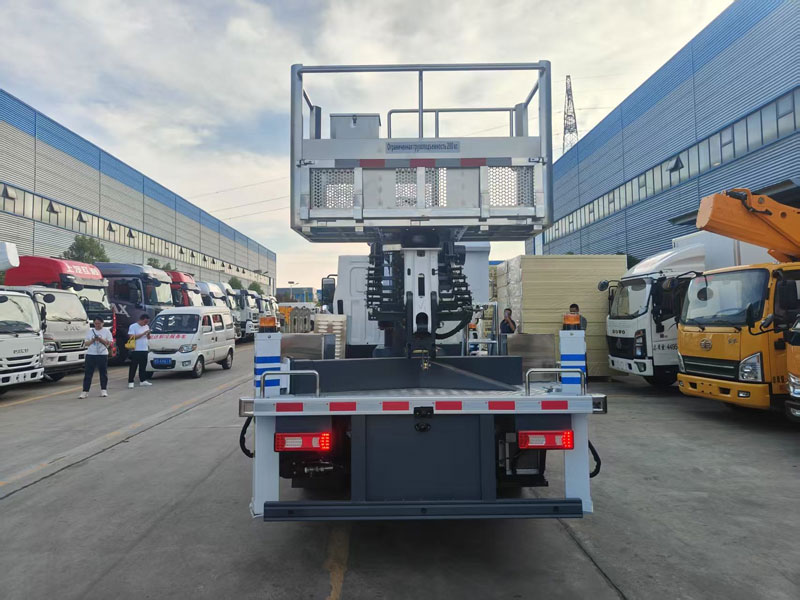

車輛參數：

整車型號：出口車型

底盤型號：BYD1040A3HEVC1

發動機：弗迪動力BYD476ZQG,排量：1.497L，最大馬力：141馬力,電機：弗迪，電機峰值功率（kW）：150

軸距：3360mm

駕駛室：?jiǎn)闻抛?.16米可乘坐3 人

實際重量：7340

最大作業高度：33M

外形尺寸(長×寬×高)：6550*2080*3400(mm）

最大總質量：4495

工作平臺額定載荷：200KG

工作平臺：高強度不銹鋼尺寸：1600X700X1000(mm）

回轉裝置：360度連續回轉

最大作業幅度：15M

最大作業高度時作業幅度：5M

最大作業幅度時作業高度：5M

支腿跨距：5400/5600mm

最高行駛速度：100km/h

臂架形式：七節十八邊形工作臂，同步伸縮

控制系統：CAN總線控制系統，配有無線遙控器、實現無級調速

支腿：前V后V型支腿，單獨可調（控制）

操作：電控操作，另配有手動應急操作

調平系統：靜液自動調平

取力系統：機械操作

性能及特點：

1.C照駕駛無憂，通過性好，適用于狹小空間作業。

2.最大作業高度可達33米。 3.超大作業平臺承載200KG（最多可載3人），作業平臺可旋轉360°?！?nbsp;

4.整車鋼結構件均采用高強度材料，自重輕、強度高，韌性大，可靠性高。

5.電液比例閥組配合先進的CAN總線控制系統，并配備無線遙控器，操作更安全，更方便。

6.下車配有5寸液晶顯示屏，實時顯示檢測臂長、仰角、平臺高度、作業高度等。

7.臂架采用國內領先的鋼絲繩伸縮結構，使工作更安全、更穩定。

8.前后八字型支腿，橫向跨距更寬安全穩定性更強，可配有“軟腿”保護功能（選配），可同時或單獨操作，適應多種工況?！?nbsp;

9.主要配套液壓、電器件：負載敏感比例閥、平衡閥、CAN總線控制系統等均為國內外知名廠家生產?！?nbsp;

10.吊籃采用高強度不銹鋼制造，吊籃不易損壞、銹蝕輕量化結構設計載重量更大?！?nbsp;

11.多邊形工作臂，同步伸縮，結構緊湊，作業效率高，作業范圍大。外置伸縮油缸，鋼絲繩伸縮機構，更容易觀察故障點，方便維修?！?nbsp;

12.整車電器采用CAN總線控制系統，線路整齊、簡易。整車有二處操作：電腦操作，無線遙控器操作，（選配)也可在吊籃內操作，安全可靠，工作效率高。

產品標配：

噴漆工藝：整車噴涂油漆工藝，自動化流水線作業，噴涂油漆表面光滑平整，質感好，顏色亮麗，平滑，無刷痕，硬度高，容易清理。

平衡閥：保證油缸運行的平穩性與安全性

鋼絲繩：雙鋼絲繩伸縮結構，預拉鋼絲繩，更安全，伸縮更平順，加大傳送滑輪，伸縮更省力。

回轉機構：19寸渦輪回轉，受力面大，穩定性更強，可360度連續回轉

比例閥：知名品牌比例閥，控制上車各動作供油量，用于調節速度，動作絲滑平穩

吊臂頭：山釵式吊臂頭，支撐面大，運行間隙小，運行更平穩

工作平臺緊急停止裝置：用于緊急停止操作，并且限制臂架操作知名品牌電控，標配無線遙控操作，可實時顯示數據，設置簡單易操作，操作靈敏快捷，自動限制工作幅度，當工作幅度達到規定值時，自動限制危險方向工作?？刂破骺蓪Πl(fā)動機進行點火，熄火控制。

取力器：國內一流品牌，質量穩定有保障

液壓油泵：國內一流品牌，質量穩定有保障

液壓油箱：油箱容積加大，有效提高冷卻效率，穩定油溫油壓，高壓管路過濾器可安裝在不同壓力等級的壓力管路上

手動應急泵：當發動機及主泵發生故障時，可通過應急系統將工作人員送回到地面及整車收回至行車狀態

卷?yè)P吊勾：1噸卷?yè)P吊鉤，輔助簡易起吊作業

市電接口：為高空作業工具。提供220V電源

逆變器：將電瓶的電轉換220V電源

軟腿保護：當出現支腿支地不實時，舉升臂架將限制危險方向工作

注意事項：

1.行駛時嚴禁驅動油泵（行車時關閉取力器）?！?nbsp;

2.作業前，應仔細檢查并確認作業車無故障?！?nbsp;

3.作業時，把車停在平坦堅實的路面上，禁止在坡度大于5度的坡面上操作作業車?！?nbsp;

4.嚴禁作業時不放支腿，嚴禁作業過程(工作斗上帶人)調支腿?！?nbsp;

5.風速超過五級時，應停止作業?！?nbsp;

6.作業人員在高空作業時，必須拴好安全帶，戴好安全帽?！?nbsp;

7.高空作業時，發動機迨速工作，嚴禁操縱人員離開操縱臺?！?nbsp;

8.嚴禁高壓帶電作業?！?nbsp;

9.高空作業車工作時，伸縮臂下嚴禁站人。工作臂動作時，嚴禁操縱下車多路換向閥?！?/p>

10.操作時注意觀察并避開周?chē)系K物?！?nbsp;

11.工作臂動作后不得移動車輛?！?nbsp;

12.定期復檢大臂鋼絲繩螺絲接口是否松動，如有松動及時擰緊?！?nbsp;

13.定期檢查回轉支撐連接處螺母是否松動，如有松動及時擰緊?！?nbsp;

14.定期檢查騎馬螺栓是否松動，如有松動及時擰緊?！?nbsp;

15.嚴禁車輛超安全限幅作業?！?/p>
