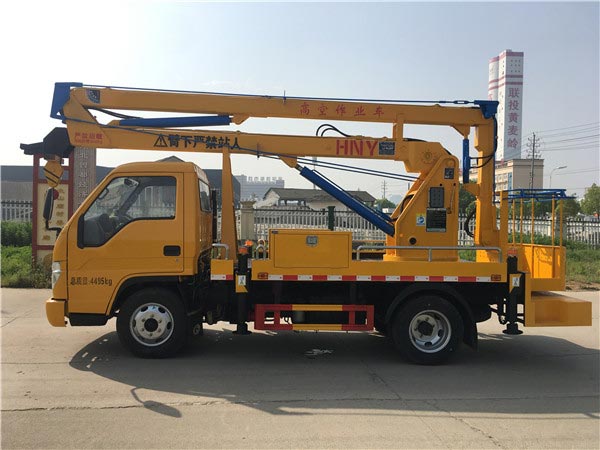

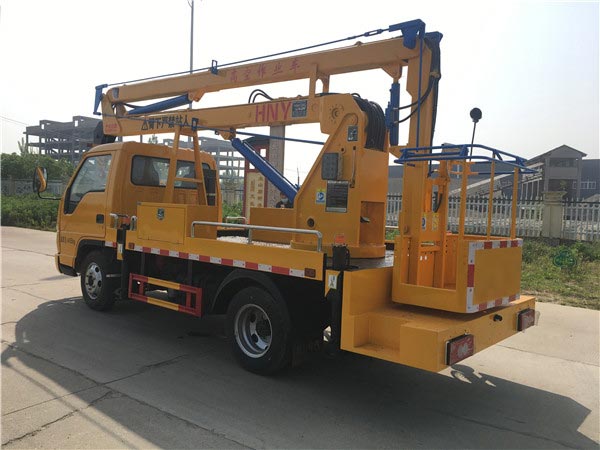

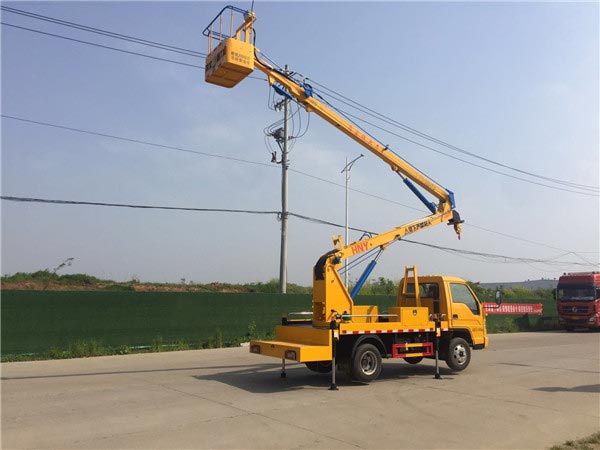

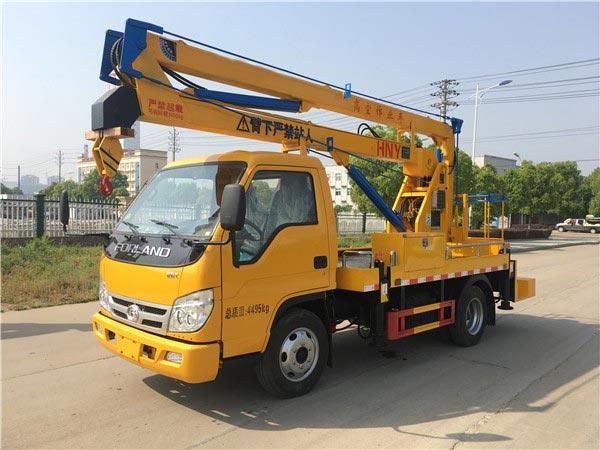

藍牌福田13.5米高空作業車采用福田2850mm軸距底盤，型號：BJ1045V9JB5-54，方向助力，由福田公司提供全柴115馬力發動機。

高空作業車工作用途：通過工作臂的折疊、變幅、回轉將作業人員和作業工具送到指定的高空作業位置進行高空作業。

適用標準：供貨方應使用最新頒布執行的國家標準、行業標準，在用戶方同意時可以使用其他性能更高的標準。行業標準中已對產品質量做出規定的條款，供貨方所提供的產品性能應達到國家標準。當以上標準中的條款與本技術條件發生偏差時，應以本技術條件為準。

使用環境條件

1)海拔高度：≤1000米

2)環境溫度：-5℃ ～ +40℃

3)相對濕度：≤95%（25℃）

4)抗震能力：地面水平加速度   0.3g；地面垂直加速度    0.15g；同時作用持續三個正弦波；安全系數      1.67

5)最大日溫差：15℃

6)日照強度(風速0.5m/s時)：0.1W/cm2

7)最大風速： ≤ 10.7m/s1）

主要技術參數：

車型號：HNY5040JGKB6

底盤型號：BJ1045V9JB5-54

長×寬×高：5995×2000× 2980

后懸：1815

總質量（Kg）：4495

軸距：2850

發動機排放：國Ⅵ

上裝基本配置

☆臂架：

臂架形式：三節折臂

材料：型材Q345B/4mm

臂架截面：四邊形

起伏角度：0°-70°(相對水平面)

☆作業工況

最大作業高度：13.5m

最大作業高度時作業幅度：2m

最大作業幅度：5.8m

最大作業幅度時作業高度：5.6m

回轉：雙向360°連續回轉

☆吊臂

最大起吊質量：900kg

伸縮起重臂：伸縮長度1m

最大起吊高度：6.4m

最大起吊幅度：5.2m

起升機構：IQKN1B6Y；單繩拉力800 Kg

鋼絲繩：（40m）Φ8

吊鉤：1T

☆支腿

支腿型式：前后H型

支腿材料：型材Q345B/5mm

支腿跨距：縱向：3300，橫向：2700

液壓鎖：四個支腿都帶雙向液壓鎖

支腿頻閃燈：4只

☆車廂

材料：優質碳鋼及型材，鋪3㎜防滑花紋鋼板

工具箱：800*350*400；帶不銹鋼門鎖

圍欄：Φ20不銹鋼管

踏步：駕駛室側帶上下踏步

側、后防護：優質碳鋼冷彎型材；強度高

輪罩：注塑模具成型，美觀，強度高

☆轉臺

立臂：低合金鋼板拼焊組成

回轉支承：?jiǎn)闻潘狞c(diǎn)接觸球式帶外齒，QWD730.20

減速機：渦輪蝸桿式，CW-28

馬達：BMP-50

☆吊籃

額定載荷：≤200Kg

尺寸：長X寬X高：1080620X1150

調平形式：外置拉桿機械調平

保險帶：一副

調平裝置：機械調平，拉桿外置

☆液壓系統

液壓油箱：65L；帶液位表

齒輪泵：定量泵，流量25ml/r

工作壓力：帶壓力表；16MPa

液壓閥組：集成電磁閥組

油缸：10只；帶雙向平衡閥或液壓鎖進行鎖止，保證安全

☆操作系統

支腿：手動操作，各支腿可單獨可調，上下車互鎖

操作方式：手動和電動結合

臂架動作：轉臺和吊籃電動雙位操作

發動機啟動、熄火：轉臺和吊籃雙位操作

發動機油門：手動拉線

油漆：知名品牌油漆；顏色光滑，線條美觀；

標識及標牌：清晰、醒目、永久不褪色

主要特點：

1、臂架和支腿均采用低合金Q345型材，四周無焊縫，外形美觀，受力大，強度高；

2、H型支腿穩定性好，支腿可同時或單獨操作，操作靈活，能適應多種工況；

3、回轉機構采用可調節式，方便調節；

4、轉臺雙向360°回轉，采用了先進的渦輪蝸桿式減速機構（具有自潤滑和自鎖功能），后期維護也可方便的通過調整螺栓位置輕松達到效果；

5、上車操作采用集成電控閥塊模式，布局美觀，操作平穩，維護方便；

6、下車與上車互鎖，操作安全、可靠；

7、上車操作通過節流閥實現無極調速；

8、工作平臺采用機械式調平，更加穩定和可靠；

9、轉臺和吊籃設有啟動和熄火開關，操作方便，節省燃油；
