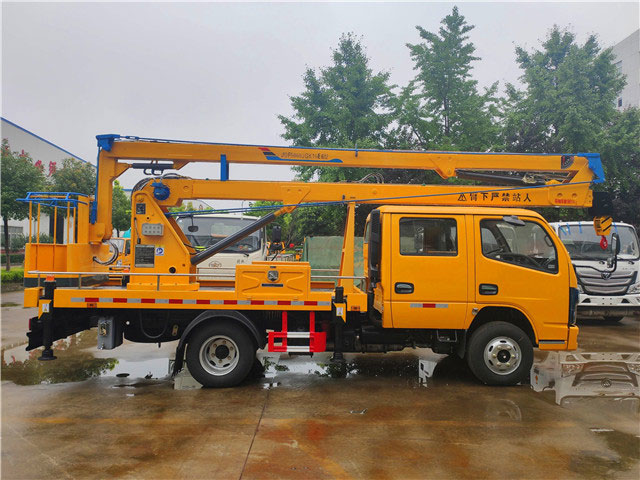

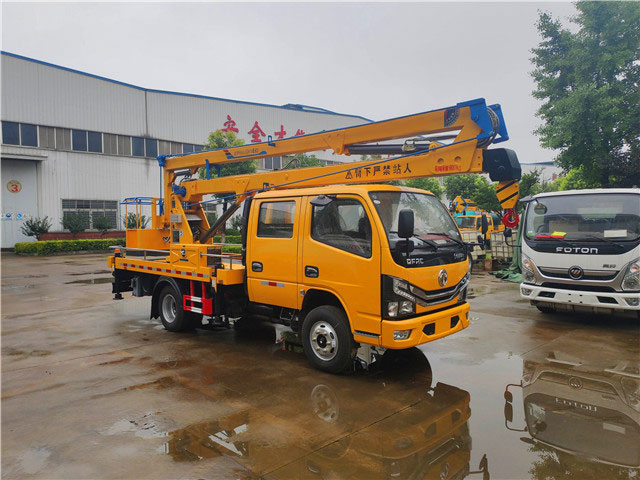

國六東風16米高空作業車是一款雙排座高空作業車，采用東風原裝雙排駕駛室底盤，三節折臂式臂架，H型支腿，穩定性好，安全性高，最大作業高度達16米，用于搶修電力、通訊、路燈等高空作業。

行駛狀態主要技術參數

尺寸參數 》》

總長（mm）：7660,7560

總寬：2040

總高：3050,3000

軸距：3308

前懸：1040,1055

后懸：2142

質量參數 》》

駕駛室準乘人員（人）：2+3

總質量：5650

整備質量：5325

軸荷：前橋：2040kg，后橋：3160kg

行駛參數 》》

最高行駛速度（km/h）：110

最小離地間隙：190

接近角：24°

離去角：10°

作業主要技術參數

工作平臺額定載荷：200kg

最大作業高度：16.3m

最大作業高度時作業幅度：2.3m

最大作業幅度：7.3m

最大作業幅度時作業高度：9m

最大起吊重量：900kg

最大起升高度：8.5m

支腿跨距：縱3250m，橫3400m

支腿收放時間：收≥60s，放≥60s

回轉速度（s/r）：≥60

平臺起升時間：≥120 s

平臺下降時間：≥95s

吊重起升速度（m/min）：0～20

基本配置說明

底盤型號：EQ1075DJ3CDF

發動機：安徽全柴H20-120E60柴油發動機，四缸、直列、高壓共軌、增壓中冷，功率90KW，國六排放標準

駕駛室：平頭雙排，乘坐2+3人，內飾和儀表臺提檔升級，更舒適和美觀

臂架 》》

臂架形式：三節折臂

材料：低合金Q345B/4mm

臂架截面：四邊形230×230和200×200

起伏角度：0°-70°(相對水平面)

吊臂 》》

伸縮起重臂：伸縮長度1m

起升機構：IQKN1B6Y；單繩拉力800 Kg

鋼絲繩：（40m）Φ7.7

吊鉤：1T

驅動：液壓馬達

支腿 》》

支腿型式：前后H型

支腿材料：低合金Q345B/5mm

液壓鎖：四個支腿都帶雙向液壓鎖

后支腿頻閃燈：黃色；兩只

車廂 》》

材料：優質碳鋼及型材，鋪3㎜防滑花紋鋼板

工具箱：1200*400*500；帶不銹鋼門鎖

圍欄：Φ20不銹鋼管

踏步：駕駛室側帶上下踏步

側、后防護：優質碳鋼冷彎型材；強度高

輪罩：注塑模具成型，美觀，強度高

洗手水箱：塑料水箱

轉臺 》》

立臂：低合金鋼板拼焊組成

回轉：雙向360°連續回轉

回轉支承：?jiǎn)闻潘狞c(diǎn)接觸球式帶外齒，QWD730.20

減速機：渦輪蝸桿式，CW-28

馬達：BMP-50

吊籃 》》

額定載荷：≤200Kg

尺寸：長X寬X高：1080X620X1100

調平形式：外置拉桿機械調平

保險帶：一副

調平裝置：機械調平，拉桿外置

液壓系統 》》

液壓油箱：65L；帶液位表

齒輪泵：定量泵，流量25ml/r

工作壓力：帶壓力表；16MPa

液壓閥組：集成電磁閥組

油缸：12只；帶雙向平衡閥或液壓鎖進行鎖止，保證安全

操作系統 》》

支腿：手動操作，各支腿可單獨可調，上下車互鎖

操作方式：手動和電動結合

臂架動作：轉臺和吊籃電動雙位操作

發動機啟動、熄火：轉臺和吊籃雙位操作，一鍵式操作

發動機油門：手動拉線

油漆：知名品牌油漆；顏色光滑，線條美觀；

標識及標牌：清晰、醒目、永久不褪色

國六東風16米高空作業車產品特點：

1、臂架和支腿均采用4-5㎜低合金Q345型材，上下臂截面230×230×4和200×200×4，支腿箱截面230×160×5和215×145×5；型材變形小，受力大，強度高；

2、臂架與轉臺各轉動聯結軸套采用專用工裝定位，焊后用龍門加工中心加工，保證配合精度；

3、油缸首尾軸套和缸座聯結軸套加長，增大接觸面，受力更穩定；

4、吊臂臂頭、下臂臂頭和上下臂升降油缸缸座結構設計更新，連接更穩固和可靠，外觀更漂亮；

5、各轉動連接部位增加自潤滑軸承，動作更靈活，配合精度更高，維修更換軸承更方便；

6、切割件采用激光切割下料，外型美觀，精度高；

7、結構件及配套件輕量化設計，減重重量，節省燃油；

8、H型支腿穩定性好，支腿可同時或單獨操作，操作靈活，能適應多種工況；

9、支腿加裝保護罩，支撐更穩定；

10、回轉機構采用可調節式，方便調節；

11、轉臺雙向360°連續回轉，采用了先進的渦輪蝸桿式減速機構（具有自潤滑和自鎖功能），后期維護也可方便的通過調整螺栓位置輕松達到效果；

12、上車操作采用集成電控閥塊模式，布局美觀，操作平穩，維護方便；

13、下車與上車互鎖，操作安全、可靠；

14、上車操作通過節流閥實現手動無極調速；

15、工作平臺采用拉桿機械式調平，更加穩定和可靠；

16、轉臺和吊籃設有啟動和熄火開關，操作方便，節省燃油；

17、操作方位全部更新到車輛右側，保證操作人員安全；

18、外觀涂裝設計更新，顏色搭配更靚麗；
