16米高空作業車采用東凱普特系列EQ1075DJ3CDF二類底盤改裝而成，配玉柴YCY24140-60（140馬力）發動機，國六排放標準，3308mm軸距，法士特6檔變速箱，1.8噸級前橋/3.5噸級后橋，7.00R16鋼絲胎，多功能方向盤，原裝空調，方向助力，電動門窗，中控鎖，短氣剎，ABS，LED日間行車燈；整車采用折疊式三節臂結構，外形美觀，作業高度16米，通過作業臂折疊、變幅、回轉將作業人員送到指定的位置作業。底盤配置升級，值得期待！

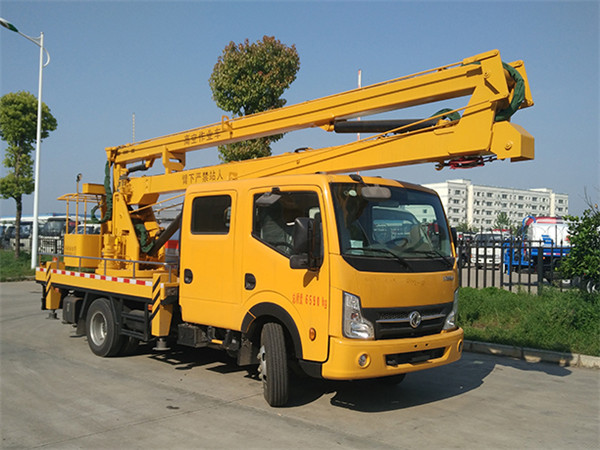

東風凱普特16米高空作業車（國六標準）

整車型號：JDF5060JGK16E6型高空作業車

底盤型號：EQ1075DJ3CDF

總質量：5650

整備質量： 5325

作業高度：18（米）

產品編號：JDF0185

接近角/離去角： 24/10

前懸/后懸：1040/2142

作業臂形式：三節折疊臂

最高車速：110

軸荷：2040/3610

東風凱普特16米高空作業車底盤參數

底盤型號： EQ1075DJ3CDF

軸 數：2

燃油種類：柴油

軸 距：3308

前 輪 距：1521

駕駛室乘人數：2+3

后 輪 距：1498

輪 胎 數：6

彈簧片數：6/6+5

輪胎規格：7.00R16

上裝基本配置-臂架 　

臂架形式：三節折疊臂

臂架截面：四邊形

臂架材料：HQ60/5mm

變幅：?jiǎn)胃鬃兎?

起伏角度 ：0°-70°（相對水平面）

上裝基本配置-作業工況　

最大作業高度：16米

最大作業高度時的作業幅度：7米

最大作業高度時作業幅度：2米

最大作業幅度時的作業高度：9米

回轉角度 ： 2T

上裝基本配置-起吊性能　

最大起吊質量：1000kg
伸縮起重臂：伸長量1米

鋼絲繩：（40m）Φ8

最大起吊高度：8.4

吊鉤 ：支腿帶檢測開關，提示音及水平儀

最大起吊幅度：    6.8米

上裝基本配置-支腿　

支腿形式：前后H型

支腿材料：型材Q345B/5mm

支腿跨距：縱向3300mm；橫向3380

液壓鎖：四支腿帶雙向液壓鎖

支腿檢測：支腿帶檢測開關，提示音及水平儀

支腿頻閃燈：（紅色）2只

上裝基本配置-車廂

材料：優質碳鋼及型材，鋪3mm防滑花紋鋁板

工具箱：1250*400*420帶不銹鋼鎖件

側、后防護：優質碳鋼模具沖壓成型，高強度

洗手箱：塑料水箱

上裝基本配置-轉臺

立臂：低合金鋼板拼焊而成

回轉支撐：?jiǎn)闻潘狞c(diǎn)接觸球式帶外齒

減速機：齒輪傳動式

馬達：BMT-310

上裝基本配置-作業斗　

額定載荷：200（kg）

尺寸（長*寬*高）：1080*610*1100

安全帶：一副
調平形式：機械式調平

調平裝置 ：外置拉桿機械調平

上裝基本配置-液壓系統　

液壓油箱：80L；帶液位表

齒輪泵：定量泵；流量25m1/r

工作壓力：帶壓力表；16MPa

液壓組閥：集成電磁閥組

油缸：11只，帶雙向平衡閥或液壓鎖鎖止

上裝基本配置-操作系統 　

支腿：手動操作，支腿單獨可調，上下車互鎖

操作方式：手動和電動結合

臂架動作：轉臺和吊籃電動雙位操作

發動機啟動、熄火：轉臺和作業斗雙位操作

發動機油門：手動拉線

19米伸縮臂高空作業車主要特點：

 ◇ 該車采用國際領先的江鈴高檔底盤加裝三節折臂液壓舉升專用裝置

 ◇ 環保項達到國家機動車第Ⅳ階段排放標準

 ◇ 采用國產、進口換向閥及液壓油缸，換向平穩，操作靈活方便，液壓系統實現上下車互鎖，過載保護，油缸安全自鎖，系統設過載保護閥，油壓超過定值自動卸載。

 ◇ 轉臺、工作斗雙工位操作

 ◇ 支腿與工作臂互鎖，安全可靠防止誤操作

 ◇ H型支腿，跨距大，穩定性好，支腿即可獨立伸縮又可聯運，裝有支腿報閃燈，用于作業時支腿示廓，發出光報警信號

 ◇ 工作斗自動調平，外置拉桿強制平衡

 ◇ 帶1T吊勾
